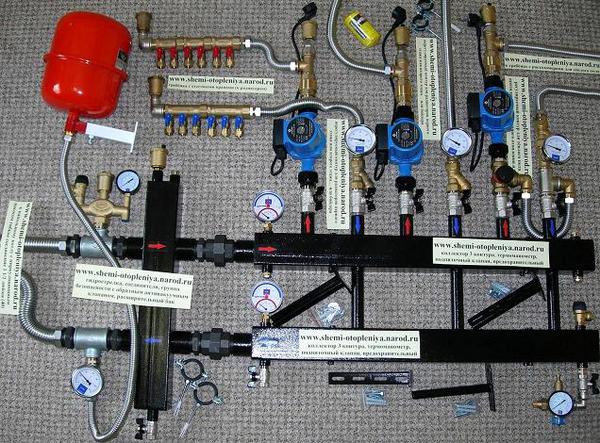

Коллектор для отопления и гидрострелка. Схема системы отопления частного двухэтажного дома с гидрострелкой и коллектором отопление три контура на гибкой подводке. Подсоединение к напольному котлу полтора дюйма 40 с встроенным циркуляционным насосам.
Схема систем отопления частного дома, коттеджа, загородного дома, начинается с расчета тепловой мощности отдающих тепловую энергию оборудование – радиаторов и теплых полов. Нужно учесть в схеме системы отопления при подборе теплопроводность стен и окон, а также розу ветров. Как сделать отопление более комфортным, за счет увеличения мощности радиаторов на 10 – 15% мы делаем низкотемпературную систему отопления ( при температуре выше 75 градусов пыль и частицы на радиаторах начинают «гореть» воздух в помещении становится тяжелым ) При расчете системы водяного отопления загородного дома, котеджа, частного дома, дачи своими руками кол-во и мощность радиаторов берут преблизительно: 10 кв. м. = 1 кВт тепловой мощности , если комната постоянно обдувается снаружи ветром кол – во секций надо увеличить а также если большая площадь остекления. Под каждым окном должен стоять радиатор, чтобы теплые потоки воздуха обдували стекло.
На каждом этаже находиться коллектор или несколько коллекторов в зависимости от площади обычно в него заходит 25 мм труба и распределяется на радиаторы по более мелким трубам ½ (15мм) теплоноситель подходит к радиаторам и обратно возвращается в коллектор передав тепло. До поэтажного коллектора теплоноситель испытывает сопротивление труб, заужения, подьем на высоту. Теплоносителю помогает с этим справиться циркуляционный насос для системы отопления. Циркуляционные насосы для системы водяного отопления загородного дома, котеджа, частного дома, дачи имеют разные характеристики мощности и другие показателей. Если контур не очень большой и в разводки труб нет заужений, подьем не выше 3 этажа, нет длинного крыла то хватает циркуляционного насоса 25х40. Такой же контур подходит и для бойлера горячего вода снабжения ГВС, и системы вентиляции. Контур для системы теплого пола должен иметь регулировку ведь на пол в 95 градусов вставать некомфортно плюс удельное расширение труб приведет к разрушению стяжки . Для данной схемы отопления используют 3-х ходовой клапан. Устроен он просто: Если повернуть до конца в одну сторону ручку то теплоноситель будет двигаться сквозь него как по трубе, немного повернув ручку ,он призакрывает вход основной ,и на столько же приоткрывает вход из обратки происходит смешивание двух теплоносителей. Поворачивая ручку 3-х ходового крана в ручную, при помощи накладных термометров регулируем температуру. В дальнейшем будет незначительное отклонение в этом контуре. Для более точного регулирования можно установить на 3-х ходовой кран электропривод, который сам поворачивает ручку. Есть автономные электроприводы с накладным датчиком на обратную трубу контура, так же есть электропривод с комнатным датчиком – регулирует температуру в комнатах этого контура, или электропривод с подключением к автоматике идущей с котлом.
Если соседний контур будет насосом забирать больше теплоносителя чем его осталось в коллекторе то возможен эффект вытягивания теплоносителя из соседнего контура , чтобы этого избежать устанавливаются обратные клапаны. Для системы необходим и предохранительный клапан – при повышении давления выше нормы он открывается и сбрасывает напряжение, он входит в группу безопасности. Между котлом и группой безопасности недолжно быть кранов. Если в системе отопления упало давление, срабатывает подпитачный клапан, который врезан в горячее вода снабжения ГВС или в холодное вода снабжение ХВС, но врезка не должна быть перед котлом, так как моментальное охлаждение чугунного теплообменника приводит к его разрушению. Автоматические воздухоотводчики устанавливаются там где может собираться воздух.
Гидрострелка – это кусок полой квадратной трубы. В ней происходят следующие действия: Сипорация воздуха и удаление его через автоматический воздухоотводчик.Если из котла идет поток теплоносителя равный потребности отопительного коллектора, то он проходит насквозь гидрострелку. Если из котла идет поток теплоносителя больше потребности распределительного коллектора отопления, то часть теплоносителя идет в коллектор, а часть по гидрострелке в котел ( фотографии схемы монтажа котельных частных домов ).
Если из котла идет поток теплоносителя меньше (что нежелательно, так как разница температур в котле может привести к конденсату и окислению стального теплообменнику) потребности распределительного коллектора отопления, то в него через нижнюю часть гидрострелки попадает дополнительная часть теплоносителя, тем самым всем контурам хватает теплоносителя.
Расширительный бак в схеме подключения котла отопления загородного дома компенсирует незначительное увеличение и уменьшение давления в системе. Его нежелательно ставить после насоса. Для монтажа отопления своими руками без сварки или медной трубы используем нержавейку с наружной резьбой 1_1/2 диаметром 50мм, она гибкая что позволяет установить в любом месте. Благодаря гидрострелки гораздо проще монтировать несколько одновременно работающих котлов в системе отопления дома. Суммируя тепловую мощность радиаторов, теплых полов, вентиляции, горячего вода снабжения ГВС ( бойлер)…+15%-25%, подбираем котел или котлы для этой мощности это может быть газовое отопление, твердотопливные котлы, пелетные, дизельные… .
